立柱的最小壁厚設計要求
首頁 > 技術資源立柱的最小壁厚設計要求
發布時間：2020-07-17
瀏覽人次：1784次

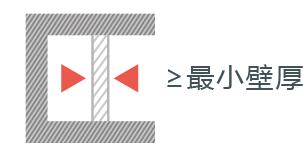

模型中，如果某個凸出部分的特征，其長度超過寬度2倍我們稱之為立柱（長度小于寬度2倍的稱為凸狀細節），其中，兩端都和薄壁相連的，稱為支撐型立柱，如下圖：

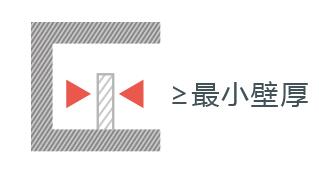

只有一端和薄壁相連的，稱為非支撐型立柱，如下圖：
去除支撐、打磨、噴砂等工序決定了最小立柱壁厚要求，不同材料立柱最小壁厚要求如下：
|
材料 |
樹脂 |
透明樹脂 |
尼龍 |
鋁合金 |
|
支撐型立柱 |
1.2MM |
0.5MM |
1MM |
1MM |
|
非支撐型立柱 |
1.5MM |
0.5MM |
1MM |
1MM |
立柱的壁厚需要大于最小壁厚要求才能打印。如果您的設計達不到最小壁厚要求，建議您增加壁厚或者更換其他材料
